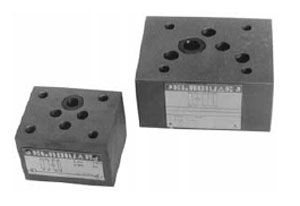

Обратные гидроклапаны

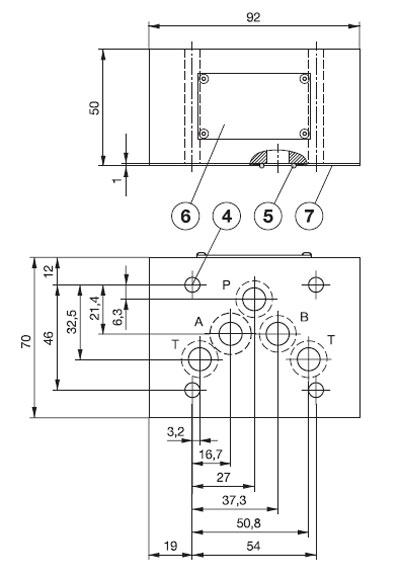

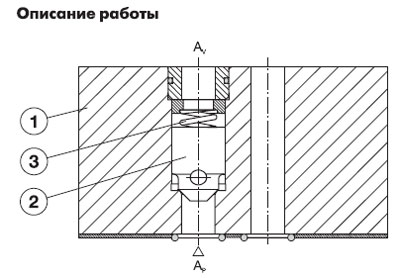

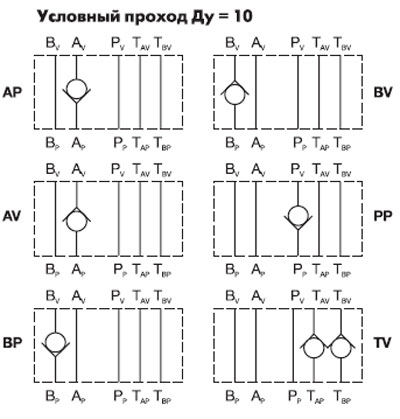

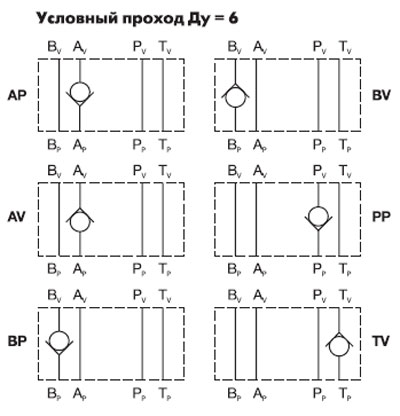

Обратные клапаны типа VP-NV пропускают поток в одном направлении и запирают в обратном направлении. Клапаны состоят: 1-Корпус, имеющий две стыковые плоскости с одинаковыми координатами присоединительных отверстий для модульного монтажа при вертикальной сборке в пакет. 2-Конусный запорный элемент 3-Пружина. Конусный запорный элемент может встраиваться в каналы Р, Т, А или В. Он обеспечивает запирание потока рабочей жидкости в одном направлении и позволяет ему свободно проходить в обратном направлении. Конусный запорный элемент имеет точную посадку на седло. Если давление рабочей жидкости повышается до давления раскрытия клапана= 0,4 бара, оно заставляет конусный запорный элемент подниматься и открывает путь потоку. При воздействии потока в противоположном направлении пружина толкает конусный запорный элемент, и запирает поток рабочей жидкости.
