Электрические релейные

Двухкоординатный и однокоординатный джойстик выполнен в классическом стиле с усиленной осью рукоятки, литьевым исполнением сложных шарнирных деталей и укомплектован надежными импортными потенциометрами, имеющими износостойкий напыленный резистивный слой, выдерживающий 3'000'000 рабочих циклов. В отличие от джойстиков с бесконтактными датчиками он более устойчив к внешним электромагнитным полям. В стандартном исполнении рукоятка джойстика укомплектована двухпозиционным переключателем без фиксации для выполнения дополнительных функций.
Дополнительная информация по элеткронным системам управления гидроприводом (245 kb)

Подробная информация о серийно производимых изделиях(6 mb)

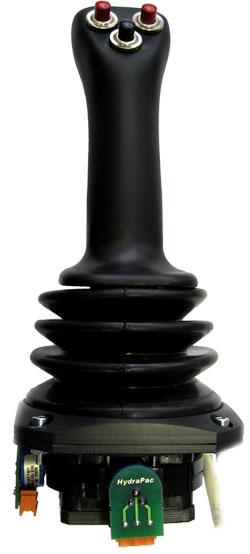

Рукоятка релейная

Основные технические характеристики

Параметр	Значение
Количество выключателей, шт.	2 или 4
Максимальное количество дополнительных кнопок управления, шт.	5
Максимальный ток через контакты выключателей при индуктивной нагрузке и коммутируемом напряжении 24B, А	5,0
Количество механических срабатываний переключателя, цикл, не менее	1000000
Максимальный ток через контакты дополнительных кнопок при резистивной нагрузке и коммутируемом напряжении 24В, А	3,0
Количество механических срабатываний дополнительной кнопки управления, цикл, не менее	1000000
Угол отклонения ручки управления джойстика от нейтрального положения, град, не более	+/-20
Температура окружающей среды, градусы С	-40 - +50
Масса, кг, не более	0,6

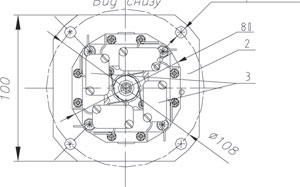

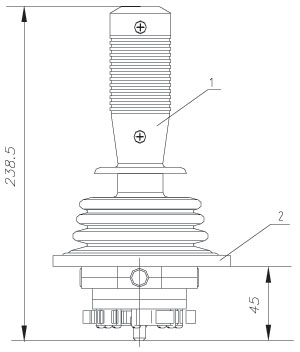

Габаритные размеры, мм, не более	240х115х115
Исполнение	IP65 над фланцем
