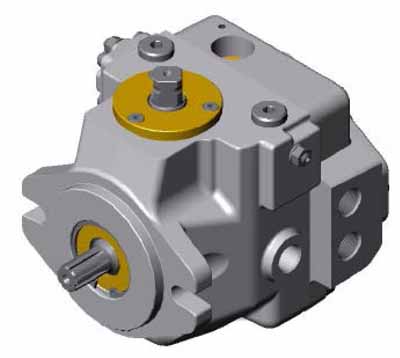

Насос серии Sam Hydraulik MD10V 14/18
|
Регулируемый насос для закрытого контура, рабочий объем 14 и 18 см3/об.
Насосы аксиально-поршневые предназначены для преобразования механической энергии приводного двигателя в гидравлическую энергию потока рабочей жидкости (РЖ).
Насосы серии MD10V 14/18 комплектуется насосом подпитки с переливным клапаном и предохранительными клапанами в исполнительных гидролиниях, возможна установка промывочного клапана (клапана обмена), все это позволяет поддерживать определенное значение давления в замкнутом контуре циркуляции РЖ, исключить кавитацию в тормозном режиме работы насоса, поддерживать температуру РЖ в замкнутом контуре оптимальной, в целом обеспечивая хорошие эксплуатационные свойства объемной гидропередачи. Возможна установка электроуправляемого отсечного клапана, который по внешнему электрическому сигналу уменьшает подачу насоса до 0.
Управление подачей насосов серии MD10V 14/18 можно осуществлять одним из следующих способов:
- прямое механическое регулирование;
- механическое регулирование с обратной связью;
- гидравлическое пропорциональное регулирование;
- электрическое двупозиционное регулирование (вперед-стоп-реверс);
- электропропорциональное управление
Насосы в однопоточном или в двухпоточном (тандемном) исполнении изготавливают со шлицевым или шпоночным валом. Возможно исполнение насосов с правым и левым направление вращения приводного вала.
Основные технические характеристики| Параметр | Значение |
|---|
|
Рабочий объем максимальный, см3 | 14, 18
| Давление на выходе, МПа | 25,0
| Давление максимальное кратковременное, МПа | 27,0
| Давление пиковое, МПа | 30,0
| Давление управления, МПа |
| для механического управления | 1,0
| для сервоуправления | 2,0
| Максимальное давление управления,МПа | 3,0
| Давление всасывания в стандартных условиях, МПа | ≥0,08
| Давление при пуске на холодной рабочей жидкости,МПа | ≥0,05
| Давление (максимальное) в дренажной гидролинии, МПа | 0,2
| Частота вращения, об/мин |
| номинальная с нагрузкой | 3600
| минимальная | 700
| КПД полный, % при частоте вращения 1000÷3500 об/мин |
| при давлении 15 МПа | 0,85–0,87
| при давлении 25 МПа | 0,83-0,85
| Температура, °С максимальная, измеренная в замкнутом контуре циркуляции РЖ со стандартными уплотнениями | +80
| минимальная во всасывающей гидролинии | –25
| Масса насоса, кг |
| с ручным управлением | 7,5
| с сервоуправлением | 8
| Оптимальная вязкость РЖ, сСт | 15-60
| Допустимые значения вязкости, сСт при кратковременном режиме работы с установившейся температурой РЖ 80, ºС | 10
| при холодном старте | 800
| Тонкость фильтрации рабочей жидкости, мкм | 10
|
|
|
|
